#1.Datacable tussen de Spindel en de Electriciteitskast.

In de Sinumerik 3 worden de in- en uitgangssignalen overgebracht met het V24 protocol.
In later Sinumerik uitvoeringen wordt een eigen Profibus protocol gebruikt.
Omtrent deze systemen is nagenoeg géén dokumentatie publiek.(zoals altijd bij Siemens)
De datakabel tussen de Spindel en de Electriciteitskast bezit aan beide uiteinden een D-Sub 50 pin female stekker.
Omtrent de verbinding tussen beide stekkers is géén informatie te vinden.
Daarom is deze uitgemeten, pin na pin.
Dit geeft volgende tabel:


DATACABLES NORTE VS-2000

pin 1 Spindel <==>géén pin 18 Spindel <==> pin 34 Kastpin 34 Spindel <==> pin 31 Kast
pin 2 Spindel <==> pin 4 Kastpin 19 Spindel <==> pin 18 Kastpin 35 Spindel <==> pin 15 Kast
pin 3 Spindel <==> pin 37 Kastpin 20 Spindel <==> pin 2 Kastpin 36 Spindel <==> pin 14 Kast
pin 4 Spindel <==> pin 21 Kastpin 21 Spindel <==> pin 35 Kastpin 37 Spindel <==> pin 47 Kast
pin 5 Spindel <==> pin 5 Kastpin 22 Spindel <==> pin 32 Kastpin 38 Spindel <==> pin 29 Kast
pin 6 Spindel <==> pin 38 Kastpin 23 Spindel <==> pin 3 Kastpin 39 Spindel <==> pin 13 Kast
pin 7 Spindel <==> pin 22 Kastpin 24 Spindel <==> pin 36 Kastpin 40 Spindel <==> pin 46 Kast
pin 8 Spindel <==> pin 23 Kastpin 25 Spindel <==> pin 20 Kastpin 41 Spindel <==> pin 30 Kast
pin 9 Spindel <==> pin 7 Kastpin 26 Spindel <==> pin 42 Kastpin 42 Spindel <==> pin 40 Kast
pin 10 Spindel <==> pin 44 Kastpin 27 Spindel <==> pin 26 Kastpin 43 Spindel <==> pin 24 Kast
pin 11 Spindel <==> pin 28 Kastpin 28 Spindel <==> pin 10 Kastpin 44 Spindel <==> pin 8 Kast
pin 12 Spindel <==> pin 12 Kastpin 29 Spindel <==> pin 43 Kastpin 45 Spindel <==> pin 41 Kast
pin 13 Spindel <==> pin 45 Kastpin 30 Spindel <==> pin 27 Kastpin 46 Spindel <==> pin 25 Kast
pin 14 Spindel <==> pin 16 Kastpin 31 Spindel <==> pin 11 Kastpin 47 Spindel <==> pin 9 Kast
pin 15 Spindel <==> pin 49 Kastpin 32 Spindel <==> pin 48 Kastpin 48 Spindel <==> pin 17 Kast
pin 16 Spindel <==>géénpin 33 Spindel <==> pin 32 Kastpin 49 Spindel <==> pin 33 Kast
pin 17 Spindel <==>géénpin 50 Spindel <==>géén

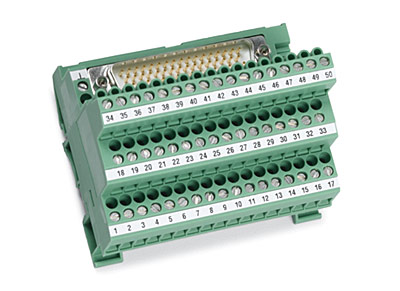

Voor de verbinding naar de Mesa 5i20 zullen we gebruik maken van volgende Breakout Boards in beide kasten.



CONVENTIE

We delen volgende pinnen volgende uitgangen toe:

Ingangen en Uitgangen op de klemlijst van de spindelkast

IOBEDUIDINGWAARSCHAKELAARPins SpindelkastPins Electriciteitskast
Uitgang 06AUSSTOSS SPINDELA11.4 NO-schakelaarPin 2 & Pin 3Pin 4 & Pin 37
Uitgang 07ABBLASEN SPINDELA11.6 NO-schakelaarPin 4 & Pin 5Pin 21 & Pin 5
Ingang 03REDUCTIE REFERENZPUNKT Z+E10.4 M7 Blatt 3Pin 6 & Pin 7Pin 38 & Pin 22
Ingang 04ENDBEGRENZUNG Z+E10.5 M7 Blatt 3Pin 8 & Pin 9Pin 23 & Pin 7
Ingang 05ENDBEGRENZUNG Z-E10.6 M7 Blatt 3Pin 10 & Pin 11Pin 44 & Pin 28
Ingang 12DRÜCK GEWICHTSAUSGLEICHE10.7 M7 Blatt 4Pin 12 & Pin 13Pin 12 & Pin 45
Ingang 13ÖLDRUCK BOHRKOPFSCHMIERUNGE10.2 M7 Blatt 4Pin 14 & Pin 15Pin 16 & Pin 49
Ingang 14ÖLDRUCK GLEITBAHNSCHMIERUNGE13.7 M7 Blatt 4Pin 18 & Pin 19Pin 34 & Pin 18
VOEDING 24VDC NOTENDSCHALTER op de klemlijst spindelkast A12.7


#2.Datacable tussen de Encoders en de Electriciteitskast.


In de elektriciteitskast eindigen de encoders op een D-Sub 15 pins female stekker.
Daar kabels met DB-15 gebruikt worden voor oudere VGA monitoren lopen we het risiko
dat de pinnen niet rechtuit rechtaan verbonden zijn.
Dit verdacht is ongegrond na pincontrole.
In alle geval hebben we Gender Changers DB15 male nodig.



#2.Datacable tussen de Servo en de Electriciteitskast.


In de elektriciteitskast eindigen de encoders op een D-Sub 9 pins female stekker.
De kabels zijn, na controle, rechtuit rechtaan verbonden.
