The Encoder Connection to the KRS Y-Drive


De encoder verbindingen zijn te zien op:
M4 Blatt 1

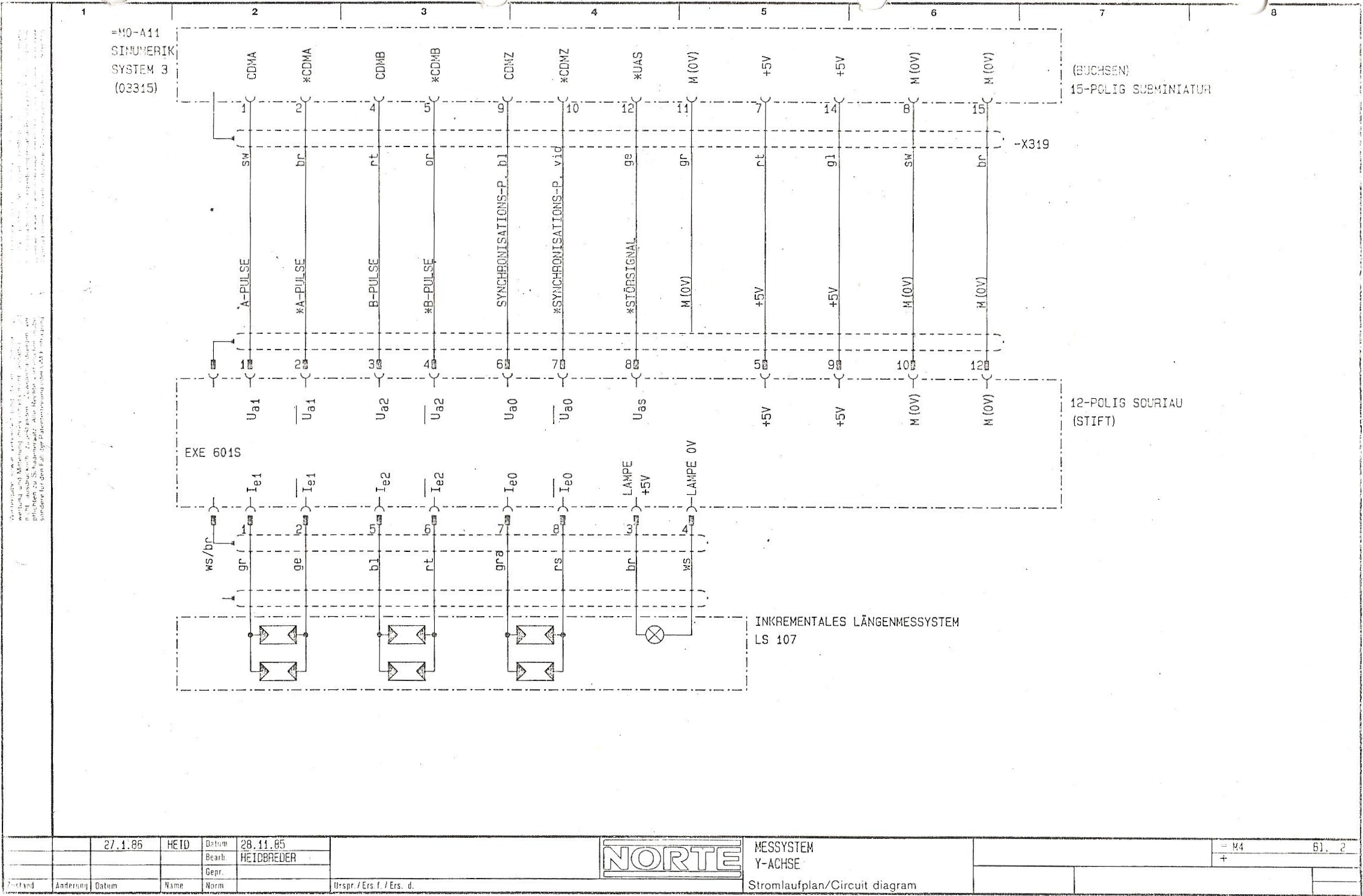

M4 Blatt 2

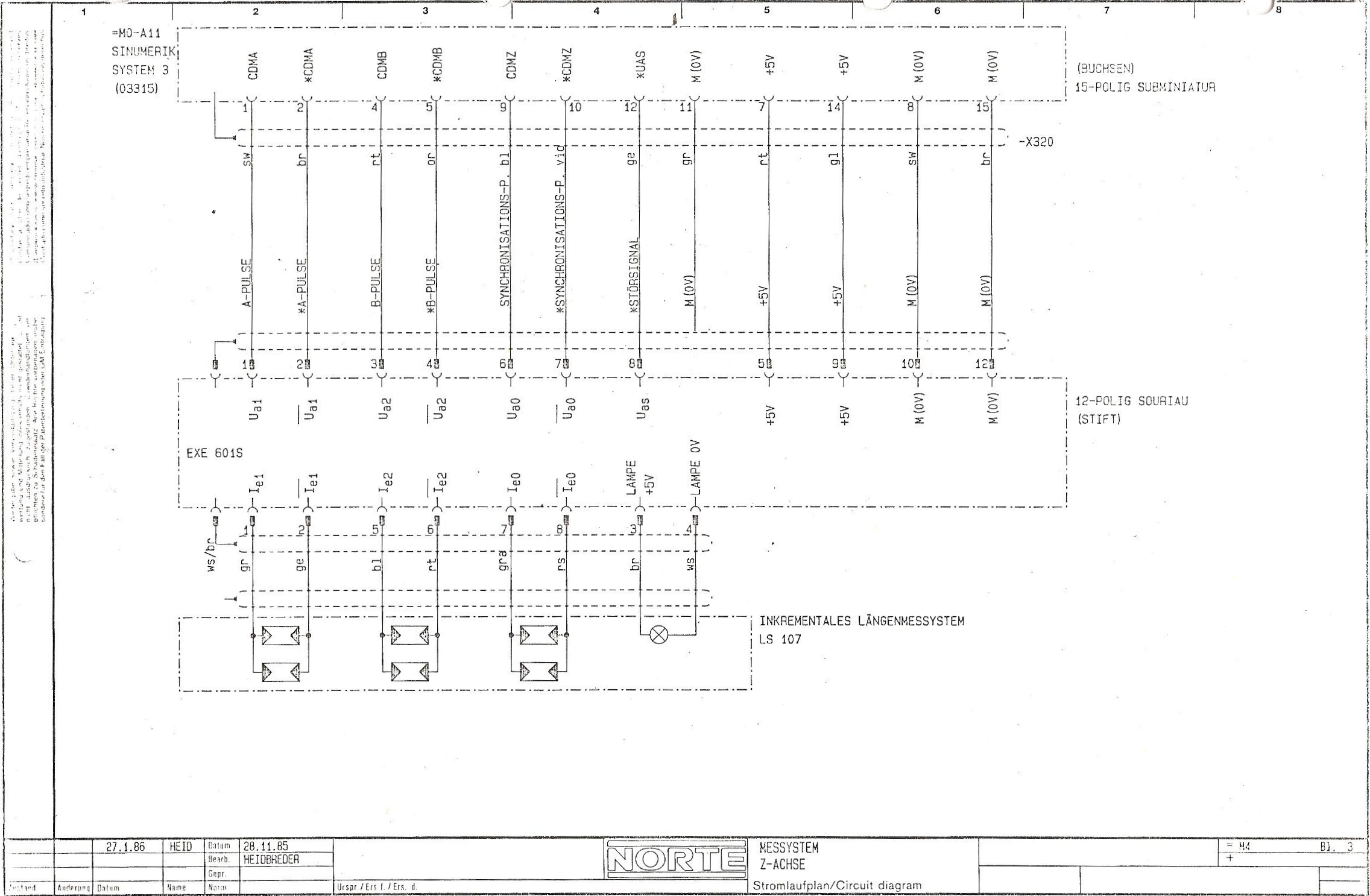

M4 Blatt 3

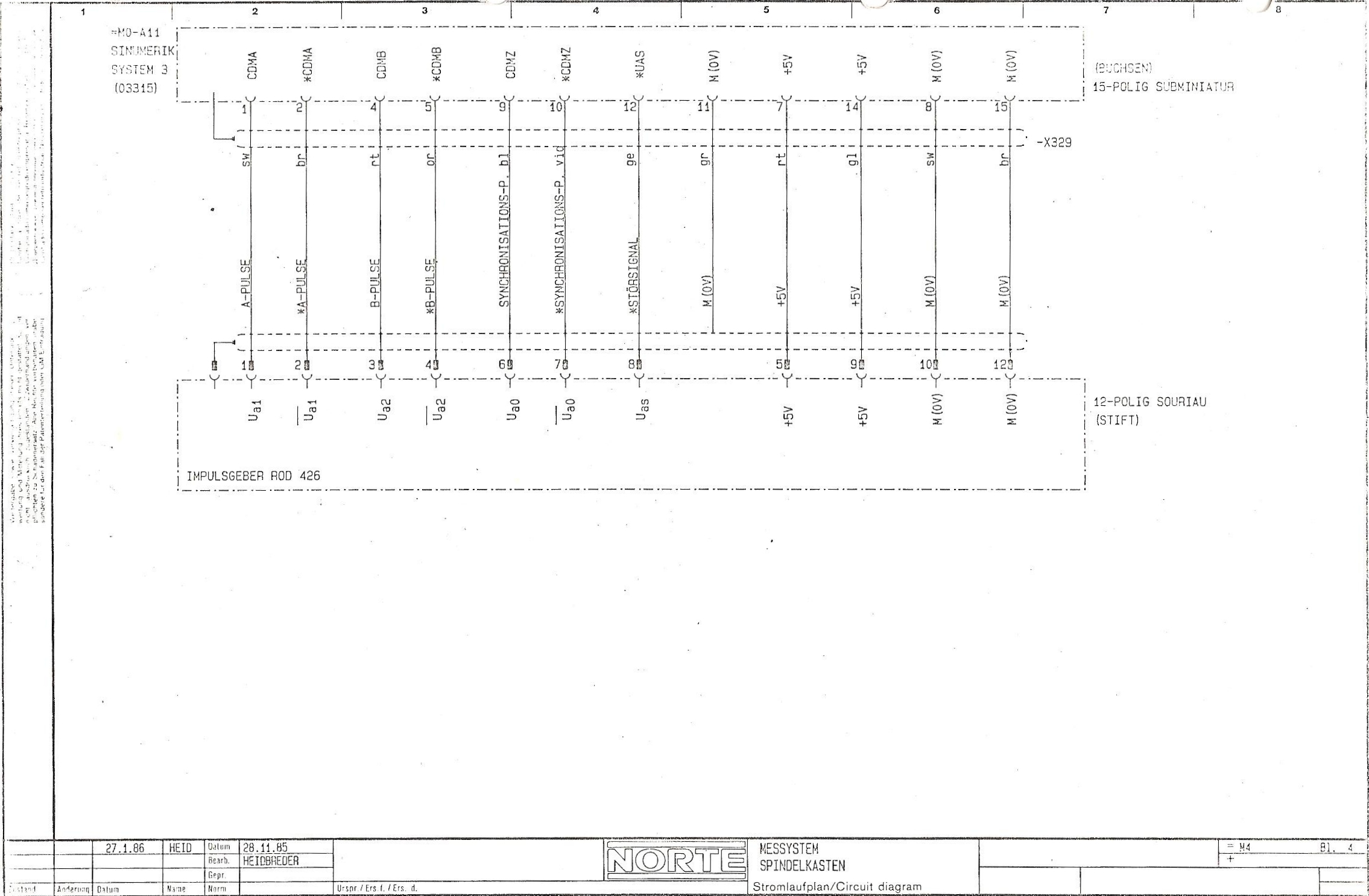

M4 Blatt 4
Deze aansluitingen komen toe met DB-15Female Stekkers
De aansluitingen op de Mesa 7i33 Cards is als volgt:


Dit geeft voor de DB-15 Beakout Boards volgende tabel:
VERBINDINGEN BREAKOUT
KRS DRIVE===>DB-15 CABLE===>BOARDS DB-15===>MESA 7i33
Y-AS
KRS DRIVE DB-25DB-15 CABLE DB-15 7i33
klem 20black klem 1:A ENCA2
klem 19brown klem 2:A--ENCA2
red klem 3:
klem 18orange klem 4:B ENCB2
klem 17yellow klem 5:B--ENCB2
green klem 6:
blue klem 7:-5V
klem 1violet klem 8:MASSAGND
klem 15grey klem 9:ZENCX2
klem 16white klem 10:Z--ENCX2
pink klem 11:
dark green klem 12:
white/black klem 13:
yellow/black klem 14:5VDC-5V.2
red/black klem 15:MASSAGND.2
